CAD与Visio

CAD中的文字在word中很难看，而且不容易控制文字大小。为了在word中更好的呈现图形，采用在CAD中先绘制，然后导入Visio，再插入文字的方式。

这里需要注意的几个问题：

（1）建议是对于插入的部分单独做块，否则就是全图插入，还得额外裁剪；

（2）在Visio中插入CAD图形后原来的CAD就不能修改了。相应的，如果要保存更新块则应先在Visio中删除原来导入的CAD；

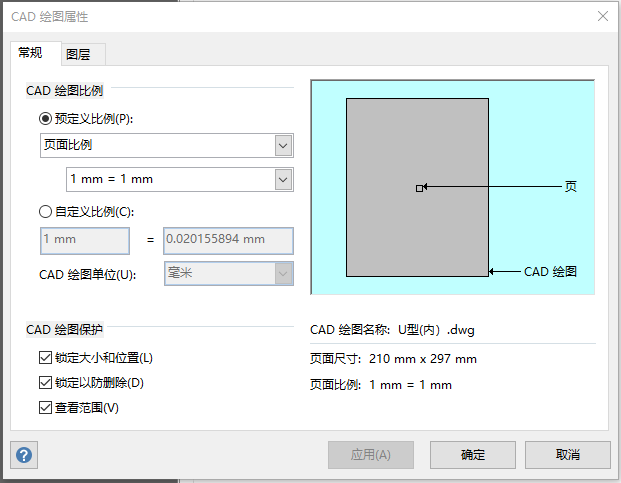

（3）一般Visio页面是A4的，则导入CAD时要选择比例，一般是根据原来CAD中的图大小来。即如果CAD中图在100倍的A4中显示比较合适，那么这里自定义比例就采用1mm:0.01mm。此时在CAD中所见即为Visio中所见。

导入cad

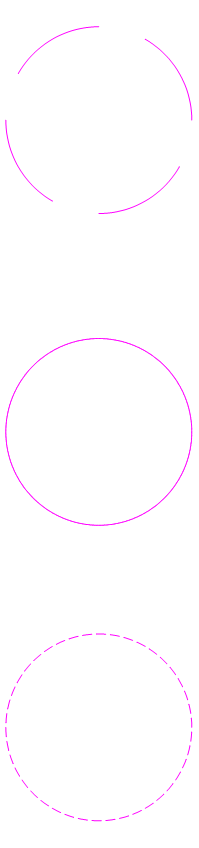

例如下图中3圆直径为50，只是线型比例不同。在CAD中适合放在A4图幅中，那么导进去时就直接采用1：1就好了。至于虚线采用什么比例合适，就在CAD中自己调整。

（4）导入到Visio中的CAD会丧失线宽特性，需自己再定义。建议在绘制CAD图时做好涂层划分。

（5）文字引出线可在CAD中画好，文字也可在CAD中加上，然后在Visio中对该文字图层不显示即可。这样也不妨碍在CAD中查看。

（6）建议Visio中导出图形格式为WMF。
