2-对象结构与数据类型

​ 在上一部分中，讲解了如何安装pyautocad模块并尝试了第一个HelloWorld程序。在这一部分将讲解对象结构和数据类型。

1.4 对象结构

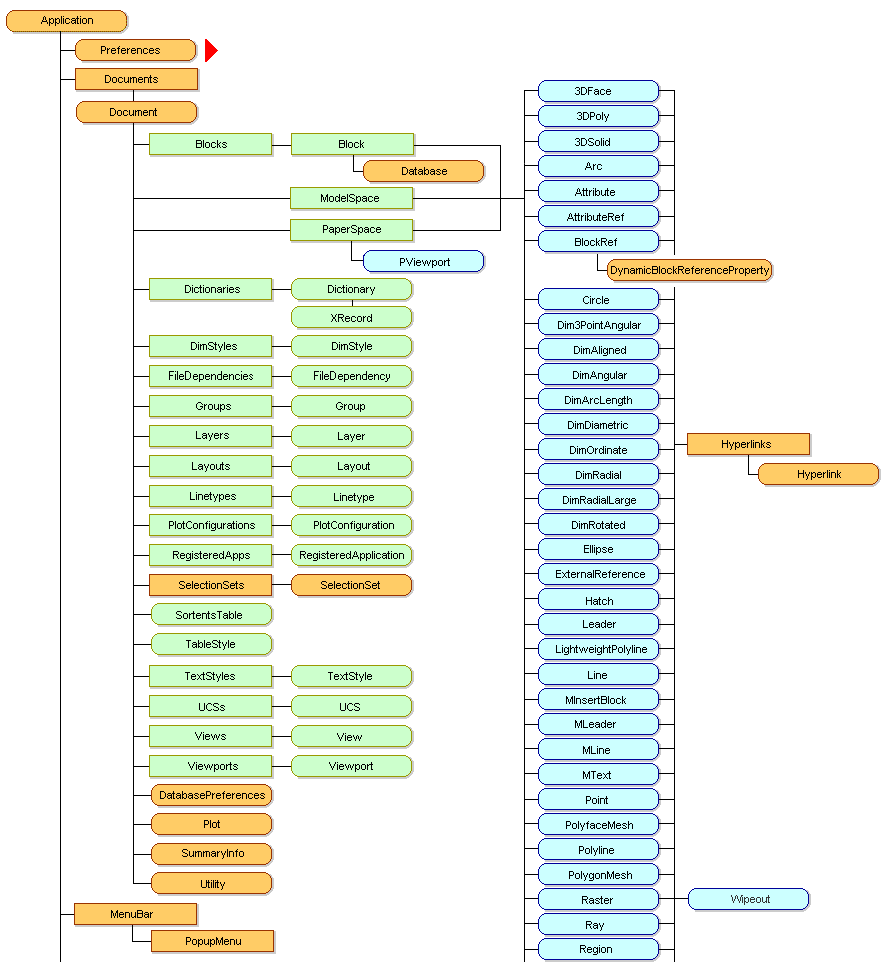

​ 在AutoCAD安装目录中，可以通过acadauto.chm找到Autodesk AutoCAD 2014：ActiveX Reference Guide帮助文件， 这一文件给出了应用接口程序处理CAD文件时的对象结构。以下就是一个ActiveX对象关系树形图（部分，截取不全），可以看到顶层是Application对象。

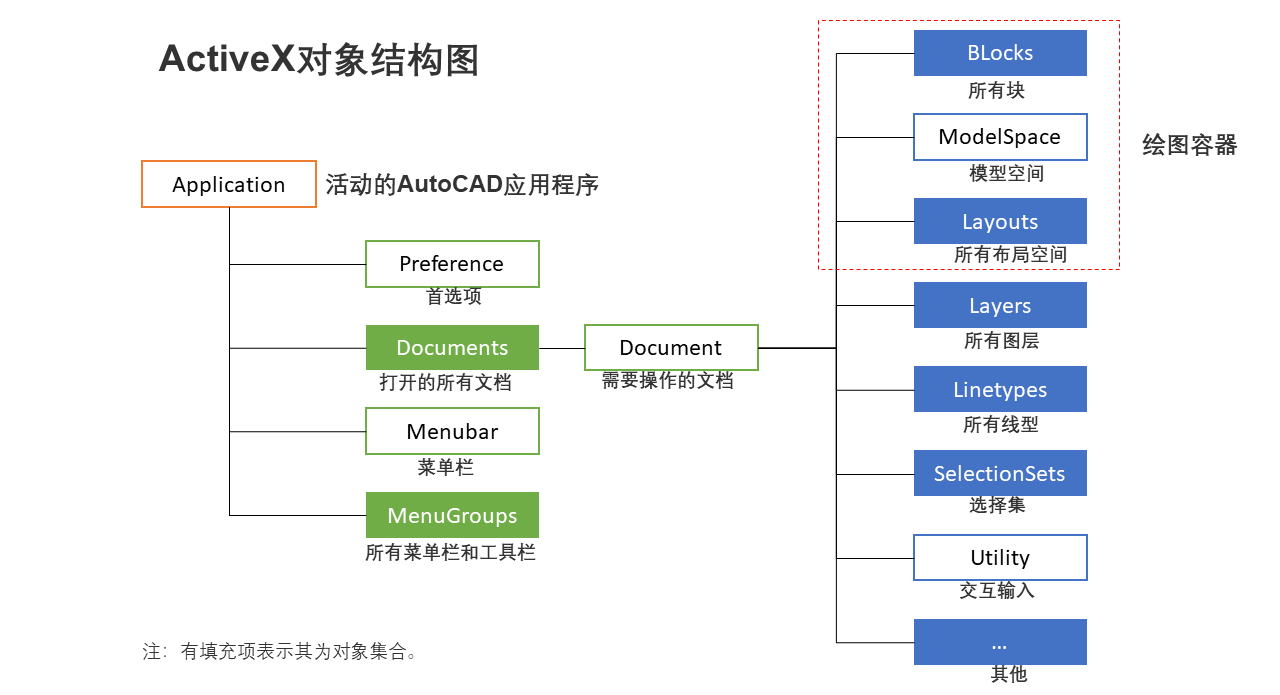

注意到所有的类及其方法属性都是大驼峰式命名。这与Python的习惯命名方式并不相同。我们对上述对象结构图进一步加以总结如下所示。

​ 可以看到，为了对ActiveX对象进行操作，首先需要获取顶层Application对象，即所打开的CAD应用程序。

​ pyautocad模块中提供了Autocad类，可用于访问顶层对象，具体语句如下：

from pyautocad import Autocad
acad = Autocad(create_if_not_exists=True)
app = acad.Application

如此创建一个Autocad类实例acad，并基于此实例获取了Application对象，即活动的CAD程序。（也就是说无法同时对打开的多个CAD程序进行操作）。后续对象操作即可在此基础上展开。相应的属性和方法即可参照Autodesk AutoCAD 2014：ActiveX Reference Guide帮助文件得到。

​ 在acadauto.chm中所示ActiveX中方法与属性均是采用的大驼峰式，这个与python中命名习惯显著不同。（不过实际上小写也可以用）。对于ActiveX中方法参数说明：带有方括号的表示此参数可选。以下述取点函数为例，Point参数为基点，并非必须。

RetVal = object.GetPoint([Point [, Prompt]])

​ 理论上可以按照前述树形图对所需对象进行操作，如得到当前活动的CAD文档并输出文档名称。

print(app.name)
doc = acad.Application.ActiveDocument # 获取当前文档
print(doc.name)

输出：

AutoCAD
Drawing1.dwg

不过并不需要按照树形图按部就班得到对象，pyautocad提供了访问若干类的快捷方式：

acad.app：当前活动的cad程序，相当于acad.Application； acad.doc：即正在活动的当前cad文件，理论上等同与A1.ActiveDocument。Layers图层、Groups组、SelectionSets等均是基于此对象之上； acad.model：当前活动cad文件中的模型空间（用于绘图），相当于acad.ActiveDocument. ModelSpace。后续图形实例的绘制均是基于此对象

与此同时，Autocad模块还具有几个子类：

APoint类：用于直接生成满足各种绘图方法参数数据类型要求的点 APoint(x,y,z)或APoint(x,y) aDouble类: 用于将元组转换为所需数据类型 aDouble((x, y, z)) ACAD对象：包含有所有的AutoCAD中的枚举常数，应用这些常数是都是以ACAD开头。如ACAD.acAttachmentPointBottomLeft用于设置文字左下对齐； 也就是说本质上再获取了acad对象后，基本上可以处理大部分的对象。

1.5 数据类型

​ 数据类型的匹配在接口程序实现中尤为重要。在ActiveX各种方法所需参数中，int、double、string等类型可以直接采用，一般通过对象方法生成的图元对象如CIRCLE，POLYLINE等也是支持的，其他重要的数据类型有： （1）three-element array of doubles ​ 通常在参数中需要点坐标时会用到上述参数，如绘制圆方法object.AddCircle(Center, Radius)：

Center：Variant (three-element array of doubles); input-only The 3D WCS coordinates specifying the circle's center.

Radius：Double; input-only The radius of the circle. Must be a positive number.

​ 这里three-element array of doubles并非Python中原生list或tuple，在pyautocad中在创建上述Array of doubles类型的数据，有两种方法。 ①通过pyautocad中的Apoint类：

from pyautocad import APoint
P = APoint(x,y)

其返回值数据类型即是Array of doubles。 ②另一种创建Array of doubles数据的方式是aDouble命令，其可将Python中的tuple转化。如

aa = (0,0,0)
P = aDouble(aa)

上述语句相当于直接采用APoint。需要注意的时此时tuple需要同时包含x，y，z坐标，即如果采用

aa = (0,0)
P = aDouble(aa)

将会报错。不过aDouble的更大作用在于产生包含多个点坐标的Array of doubles。如对于绘制多段线方法object.AddPolyline(VerticesList) ：

VerticesList：Variant (array of doubles); input-only An array of OCS coordinates used to create the polyline vertices. Each vertex is represented with three elements, with the first two

being the X and Y coodinates in OCS; the third element is ignored. At least two points (six elements) are required for constructing a polyline object. The array size must be a multiple of three.

这里VerticesList需要至少六个元素。如：

aa = (0, 0, 0)
bb = (1, 1, 1)
cc = aa + bb
P = aDouble(cc)

（2）array of object 不少方法参数和返回值为该类型，但由于pyautocad无法直接生成该类型数据凡是涉及到该数据类型的均不能操作

object.AddItems (Items) Items:An array of objects to add to the selection set.

上述方法是指将对象加入一个选择集、组合等，理论上如果参数只是object的话就没有问题，但是这里需要array of objects，由于不支持直接创建这种类型，也没有其他命令实现转化，故上述方法无法实现。 如果返回值类型为array of objects，相应也会报错。如以下是绘制一个圆并进行阵列。

# 圆形阵列
p = APoint(0,0)
dd = acad.model.addcircle(p,10)
aa = acad.doc.Utility
ff = APoint(0,100)
dd.ArrayPolar(4,math.pi/2.0,ff)

​ 上述语句目的是对圆形进行阵列以得到4个圆形，然而由于dd.ArrayPolar(4,math.pi/2.0,ff)的返回值是array of objects类型，在python中不支持这种类型，相应会报错（尽管依旧能生成阵列）。当然通过循环语句可方便实现相当于阵列的功能。相应的Hatch也无法实现。

（3）枚举常数 ActiveX有一些枚举常数，为了应用这些常数，需首先引入ACAD模块。

from pyautocad import ACAD

如对于MTEXT图元对象，其对齐属性object.AttachmentPoint 可选值为：

acAttachmentPointTopLeft acAttachmentPointTopCenter acAttachmentPointTopRight acAttachmentPointMiddleLeft acAttachmentPointMiddleCenter acAttachmentPointMiddleRight acAttachmentPointBottomLeft acAttachmentPointBottomCenter acAttachmentPointBottomRight

具体应用示例：

object.AttachmentPoint = ACAD.acAttachmentPointMiddleCenter
